Unidades Externas Del Computador: Targeta Madre

Targeta Madre:

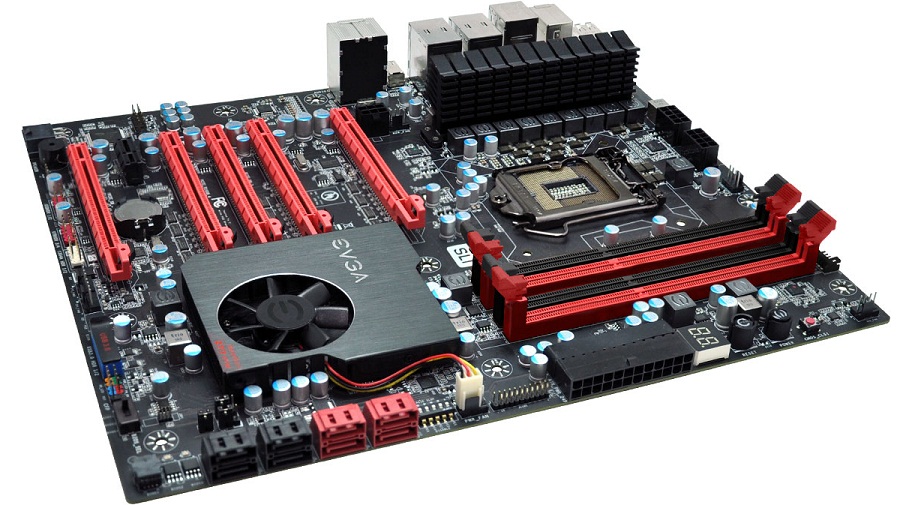

Una tarjeta madre es la plataforma sobre la que se construye la computadora, sirve como medio de conexión entre el microprocesador y los circuitos electrónicos de soporte de un sistema de cómputo en la que descansa la arquitectura abierta de la máquina también conocida como la tarjeta principal o "Placa Central" del computador. Existen variantes en el diseño de una placa madre, de acuerdo con el tipo de microprocesador que va a alojar y la posibilidad de recursos que podrá contener. Integra y coordina todos los elementos que permiten el adecuado funcionamiento de una PC, de este modo, una tarjeta madre se comporta como aquel dispositivo que opera como plataforma o circuito principal de una computadora.

La tarjeta madre debe realizar básicamente las siguientes tareas:

• Conexión física.

• Administración, control y distribución de energía eléctrica.

• Comunicación de datos.

• Temporización.

• Sincronismo.

• Control y monitoreo.

Para que la placa base cumpla con su cometido, lleva instalado un software muy básico denominadoBIOS.

TIPOS DE TARJETAS MADRES PENTIUM

El Pentium es el clásico chip de Intel. Tiene una mayor memoria caché que el Celeron, pero en general el rendimiento no es muy superior. Sin embargo, estos tipos de procesadores y de tarjetas madres ya están fuera de moda con la aparición del Pentium II y más aún con el Pentium III y, en consecuencia, su precio es muy bajo en comparación cuando recién salieron.

PENTIUM PRO

El procesador Pentium pro está diseñado para equipos de sobremesa de altas prestaciones, estaciones de trabajo y servidores. Cuenta con una gran variedad de velocidades y es más fácilmente ampliable hasta 4 procesadores en un sistema multiprocesador.

Fecha de aparición: Noviembre 1995.

Bus de datos interno: 64 bits.

Bus de datos externo: 64 bits.

Tipo de Socket donde se puede instalar: Se recomienda utilizar disipador de calor y un ventilador para el microprocesador.

Disponible en versión: Intel.

Memoria que puede almacenar: 64 GB.

Compatibilidad: Puede correr programás diseñados para 8086, 8088, 80286, 80386, 80486 y Pentium.

PENTIUM II

Tiene una mayor memoria caché que el Celeron, pero en general el rendimiento no es muy superior. Sin embargo, es una muy buena alternativa, sobre todo ahora que está en el mercado el Pentium III y, en consecuencia, su precio ha disminuido.

El microprocesador más potente de la familia x86 y de momento existen modelos a 233, 266 y 300 MHz. Básicamente se trata del núcleo del procesador Pentium Pro, al cual se le ha añadido la tecnología MMX. Así como se le ha añadido ésta tecnología, también se ha doblado la memoria caché interna del procesador, la cual ha pasado de 16 a 32 KB.

Cuando Intel presentó el Pentium Pro se anunció que dicho procesador estaba específicamente diseñado para SW de 32 bits, por lo que no se aprovechaba toda su potencia al utilizar sistemás operativos y programa con código de 16 bits.

PENTIUM III

Diseñado con Internet en mente, el procesador Intel Pentium III integra los mejores atributos de las plataformás de procesadores de Intel con nueva tecnología, lo que permite el uso de aplicaciones avanzadas de procesamiento de imágenes, sorprendente tercera dimensión, sonido, video de alto nivel y aplicaciones de reconocimiento del habla.

El procesador Pentium III incorpora 70 nuevas instrucciones que pueden mejorar la experiencia con nuevos sitios Web y SW. Emocionantes.

Entre algunos de estos beneficios se cuentan:

Tercera Dimensión: El procesador Pentium III permite crear un mayor número de polígonos y efectos de iluminación avanzados, que pueden dar al SW y sitios Web superficies más reales, un mayor número de objetos generados en cierta escena y sorprendentes efectos de sombreado y reflejos generados en tiempo real.

Animación: El rendimiento del procesador Pentium III permite a los desarrolladores de SW incorporar un más alto grado de realismo e interactividad.

Imágenes: El procesador Pentium III puede ofrecer mayor capacidad de respuesta con su software gráfico ofreciendo un más alto índice de procesamiento de imágenes, profundidades de color y algoritmos de procesamiento de imágenes.

Video: Como los archivos de video tienden a ser muy grandes, todos los beneficios del procesador Pentium III que se logran con las imágenes estáticas son aún más importantes para modificar y observar imágenes de video. Además, los recursos de rendimiento del procesador también permiten la codificación y edición de video MPEG-2 en tiempo real y ofrecen un rendimiento inmejorable con el video ordinario.

Reconocimiento del habla: Puede ofrecer mayor exactitud y un tiempo de respuesta más corto en nuevas aplicaciones que incorporan esta característica emocionante. Con este avance en el rendimiento, los recursos de reconocimiento del habla cruzan el umbral hacia la facilidad de uso real para la exploración de páginas Web o el procesamiento de textos con habla en tiempo real.

ELEMENTOS QUE CONFORMAN UNA TARJETA MADRE

Muchos de los elementos fundacionales de la tarjeta madre siguen formando parte de ella (con sus respectivas mejoras), otros han pasado al exterior, y muchos otros se han incorporado. En la actualidad, una tarjeta madre estándar cuenta básicamente con los siguientes elementos:

1.- conectores:

1) Conectores PS/2 para mouse y teclado: incorporan un icono para distinguir su uso.

2) Puerto paralelo: utilizado por la impresora. Actualmente reemplazado por USB.

3) Conectores de sonido: las tarjetas madre modernas incluyen una placa de sonido con todas sus conexiones.

4) Puerto serie: utilizado para mouse y conexiones de baja velocidad entre PCS.

5) Puerto USB: puerto de alta velocidad empleado por muchos dispositivos externos, como los escáneres o las cámaras digitales.

6) Puerto FireWire: puerto de alta velocidad empleado por muchos dispositivos externos. No todas las tarjetas madre cuentan con una conexión de este tipo.

7) Red: generalmente las tarjetas madre de última generación incorporan una placa de red y la conexión correspondiente.

2.- Socket:

La tarjeta principal viene con un zócalo de CPU que permite colocar el microprocesador. Es un conector cuadrado, la cual tiene orificios muy pequeños en donde encajan los pines cuando se coloca el microprocesador a presión.

En el se inserta el procesador o microprocesador:

Chip o el conjunto de chips que ejecuta instrucciones en datos, mandados por el software. Elemento central del proceso de datos. Se encuentra equipado con buses de direcciones de datos y control que le permiten llevar cabo sus tareas.

3.- Bancos de memoria

Son los conectores donde se inserta la memoria principal de una PC, llamada RAM.

Estos conectores han ido variando en tamaño, capacidad y forma de conectarse.

4.- Floppy o FDD: conector para disquetera, ya casi no se utilizan.

5.- Conectores IDE: aquí se conecta el cable plano que establece la conexión con los discos duros y unidades lectoras de CD/CD-RW.

6.- Conectores Eléctricos:

Es donde se le da vida a la computadora, ya que es allí donde se le proporciona la energía desde la fuente de poder a la tarjeta madre o principal.

7.- Chip BIOS / CMOS

Chip que incorpora un programa encargado de dar soporte al manejo de algunos dispositivos de entrada y salida. Además conserva ciertos parámetros como el tipo de algunos discos duros, la fecha y hora del sistema, etc. los cuales guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una pila.

8.- El Bus

Envía la información entre las partes del equipo.

9.- Conectores de gabinete RESET y encendido: estas funciones están provistas por estos pequeños enchufes. El manual de la tarjeta madre indica como conectarlos correctamente.

10.- Chipset:

Conjunto de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots.

11.- Batería

Componente encargado de suministrar energía a la memoria que guarda los datos de la configuración del Setup.

12.- Ranuras de expansión:

Ranuras donde se insertan las tarjetas de otros dispositivos como por ejemplo tarjetas de vídeo, sonido, módem, etc. Dependiendo la tecnología en que se basen presentan un aspecto externo diferente, con diferente tamaño e incluso en distinto color.

Conectores más comunes:

Conectores externos: para dispositivos periféricos externos como el teclado, ratón, impresora, módem externo, cámaras Web, cámaras digitales, scanner, entre otras.

Conectores Internos: para dispositivos internos, como pueden ser la unidad de disco flexible o comúnmente llamada disquete, el disco duro, las unidades de CD, etc.

13.-Ranuras AGP: o más bien ranura, ya que se dedica exclusivamente a conectar tarjetas de vídeo 3D, por lo que sólo suele haber una; además, su propia estructura impide que se utilice para todos los propósitos, por lo que se utiliza como una ayuda para el PCI.
